Q2V

Drive di qualità - Drive compatto Q2V

La famiglia Q2 offre un drive c.a. compatto che combina il funzionamento semplice al controllo ad alta efficienza per pressoché tutti i tipi di motore. Il risultato è un prodotto robusto progettato per un funzionamento a lungo termine senza necessità di manutenzione.

  • Riduzione dei costi dell'hardware: filtro EMC classe C1/C2/C3 incorporato e sicurezza funzionale integrata (STO SIL3/PLe).
  • Controllo del motore flessibile: motori IM, PM e SynRM.
  • Personalizzazione del drive in base all'applicazione mediante l'intuitiva programmazione "drag and drop".
  • Tempi di progettazione e di messa in servizio ridotti grazie a strumenti software, app mobili e procedure guidate.
  • Robustezza comprovata: riduzione dei tempi di fermo macchina grazie a una maggiore protezione da polvere e umidità.

Caratteristiche ed info per ordinare

Prodotto Inverter control method Drive supply voltage Max. motor output at constant torque (HD) Max. motor output at variable torque (ND) Built in EMC filter Degree of protection (IP) Finless type Compatible motor type Regenerative solutions Communication port(s) Communication option(s) Description
Inverter Q2V 200V, ND 1.2A 0.2kW, HD 0.8A 0.1kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 1.9A 0.37kW, HD 1.6A 0.25kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 3.5A 0.75kW, HD 3A 0.55kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 6A 1,1kW, HD 5A 0,75kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 9.6A 2.2kW, HD 8A 1.5kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 12.2A 3kW, HD 11A 2.2kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 21A 5.5kW, HD 17.6A 4kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 30A 7.5kW, HD 25A 5.5kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 42A 11kW, HD 33A 7.5kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 56A 15kW, HD 47A 11kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 70A 18.5kW, HD 60A 15kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V 200V, ND 82A 22kW, HD 75A 18.5kW, with integrated EMC C3-Filter, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 1,2 A / 0,37 kW, HD: 1,2 A / 0,37 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 2,1 A / 0,75 kW, HD: 1,8 A / 0,55 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 4,1 A / 1,5 kW, HD: 3,4 A / 1,1 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 5,4 A / 2,2 kW, HD: 4,8A / 1,5 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 7,1 A / 3,0 kW, HD: 5,6 A / 2,2 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 8,9 A / 4,0 kW, HD: 7,3 A / 3,0 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 11,9 A / 5,5 kW, HD: 9,2 A / 4,0 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 17,5 A / 7,5 kW, HD: 14,8 A / 5,5 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 23,4 A / 11,0 kW, HD: 18,0 A / 7,5 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 31,0 A / 15,0 kW, HD: 24,0 A / 11,0 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 38,0 A / 18,5 kW, HD: 31,0 A / 15,0 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 44,0 A / 22,0 kW, HD: 39,0 A / 18,5 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 400 V, ND: 60,0 A / 30,0 kW, HD: 45,0 A / 22,0 kW, IP20, EMC filter class C2, max. output freq. 590Hz
Inverter Q2V, 1x200V, ND: 1,2 A / 0,18 kW, HD: 0,8 A / 0,1 kW, IP20, EMC filter class C1, max. output freq. 590Hz
Inverter Q2V, 1x200V, ND: 1,9 A / 0,37 kW, HD: 1,6 A / 0,25 kW, IP20, EMC filter class C1, max. output freq. 590Hz
Inverter Q2V, 1x200V, ND: 3,5 A / 0,75 kW, HD: 3,0 A / 0,55 kW, IP20, EMC filter class C1, max. output freq. 590Hz
Inverter Q2V, 1x200V, ND: 6,0 A / 1,1 kW, HD: 5,0 A / 0,75 kW, IP20, EMC filter class C1, max. output freq. 590Hz
Inverter Q2V, 1x200V, ND: 9,6 A / 2,2 kW, HD: 8,0 A / 1,5 kW, IP20, EMC filter class C1, max. output freq. 590Hz
Inverter Q2V, 1x200V, ND: 12,2 A / 3,0 kW, HD: 11,0 A / 2,2 kW, IP20, EMC filter class C1, max. output freq. 590Hz
Inverter Q2V, 1x200V, HD: 17,6 A / 4,0 kW, IP20, No integrated EMC filter model, max. output freq. 590Hz
Nessun risultato trovato. Espandere la scelta del filtro.
Rimuovi tutti i filtri
Confronta prodotti Mostra altri prodotti

Come possiamo aiutarti?

Se hai domande o desideri richiedere un preventivo, contattaci o inviaci una richiesta.

Mandatemi un'offerta
Mandatemi un'offerta
Contattatemi
Contattatemi

Caratteristiche

Installazione e configurazione semplificate

application versatility 190x232 prod

  • Dimensioni del quadro ridotte con il montaggio side-by-side senza derating
  • Terminali a molla per ridurre i tempi di installazione e cablaggio
  • Hardware più semplice grazie al filtro EMC integrato, alla STO di sicurezza e al transistor frenante
  • Ingresso di alimentazione da 24 V CC per il circuito di controllo

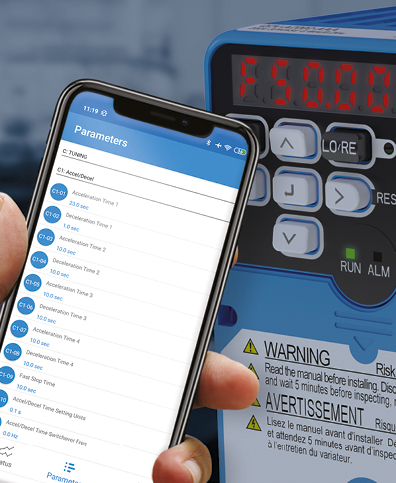

  • Procedura guidata intelligente per la configurazione rapida delle applicazioni
  • App mobile per la configurazione e il monitoraggio
  • Display LCD grafico opzionale con scheda SD per la registrazione del data-trace

Versatilità delle applicazioni

easy installation setup 190x232 prod

  • Controllo del motore flessibile - IM, PM, SynRM
  • Metodi di controllo del motore vettoriale senza sensore e V/F (corrente/tensione)
  • Velocità e controllo di coppia in anello aperto
  • Funzioni personalizzate con procedure guidate per le applicazioni
  • Q2dev: strumento di sviluppo grafico per creare programmi

Robustezza comprovata

proven robustness 190x232 prod

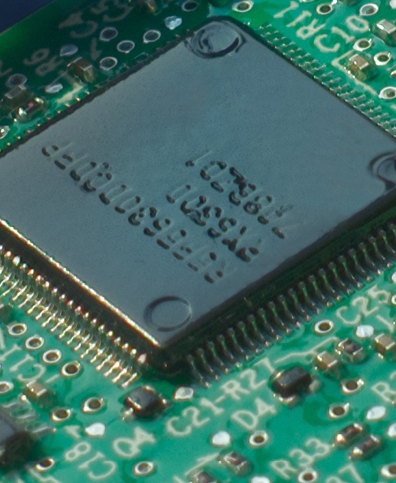

  • Schede a circuito stampato con rivestimento fornite in dotazione per proteggere i componenti elettronici da polvere e umidità
  • Progettato per funzionare 10 anni senza manutenzione
  • Funzionamento fino a 50° senza derating
  • L'esperienza conta: oltre 10 M installati
  • CE, UL, cUL, RoHS

Q2app

q2 app 400x400 icon prod

Q2app

  • Q2app consente il collegamento ai drive serie Q2 tramite connessione Bluetooth o mini USB (solo per dispositivi Android).
  • Gli inverter Q2A e Q2 sono supportati.
  • La schermata dello stato dei drive mostra gli indicatori principali quali velocità del motore, frequenza di riferimento, frequenza di uscita, corrente di uscita, stato del drive, ingressi digitali e stato delle uscite per una diagnosi rapida dei drive.
  • È possibile modificare qualsiasi parametro e, grazie alla visualizzazione del diagramma grafico, tracciare i parametri o monitorare l'evoluzione nel tempo.
  • Le informazioni hardware possono essere verificate in base a famiglia di inverter, modello, numero di serie e versione firmware, anche se l'etichetta ID non è accessibile.

QR code Q2app Apple icon

Q2app in Apple Store

Esegui la scansione per accedere direttamente all'Apple Store e scaricare Q2app. Compatibile con iPhone, iPad e iPod Touch.

QR code Q2app Android icon

Q2app in Google Play Store

Esegui la scansione per accedere direttamente a Google Play Store e scaricare Q2app. Compatibile con i dispositivi Android.
